Главная

一、Описание продукции:
Литые мелющие тела различаются в зависимости от доли добавляемых легирующих элементов, он разделен на три типа: мелющие шары из сплава с низким содержанием хрома, шары из сплава со средним хромом и шары из сплава с высоким содержанием хрома, Как правило, содержание хрома составляет 1-3%, что называется шариком из сплава с низким содержанием хрома, содержание хрома составляет 5-8%, что называется шариком из сплава с низким содержанием хрома, а содержание хрома составляет более 10%, называемого шариком из сплава с высоким содержанием хрома, и содержание хрома превышает 17% - 26% называют сверхвысоким хромовым шариком. Чем выше содержание хрома при одинаковых условиях работы, тем лучше износостойкость мелющих шаров, из-за высокой цены на хром, общее стремление к эффективности затрат, соответствующие хромсодержащие стальные шарики выбираются в зависимости от характера каждой рудника.

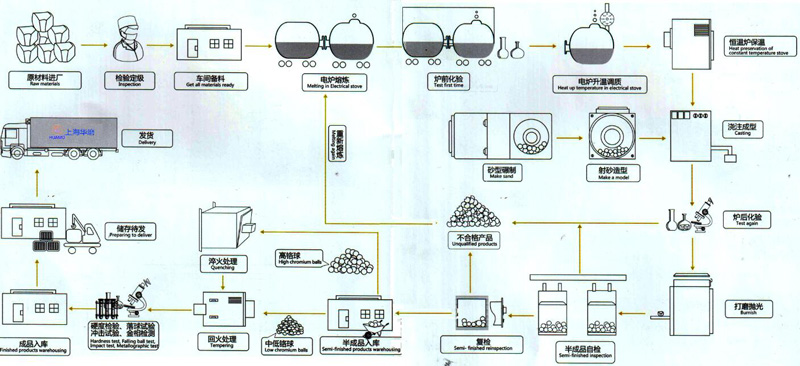

Сырье из литых мелющих шаров, по традиционному способу, является относительно дешевле, а процесс относительно простым, благодаря постоянному совершенствованию общества и непрерывному совершенствованию производственного процесса, он превратился в полностью автоматизированный процесс литья с постоянной температурой на конвейере. Техническая схема:

Мелющие шары с помощью нового автоматического процесса, обладает преимуществами хорошей стабильности качества, небольшой разницы в качестве загрузки, хорошего внешнего вида стального шарика, низкой скорости разрушения, равномерной твердости и низкой устойчивости к измельчению и разрушению.

二、Производительность литых мелющих шаров:

№ линия	Модель	Коли-во	Производительность/тн.(год)	Примечание
MQ-ZZ1	φ17-40mm	1	10000	Производственная мощность оборудования – эта годовая производственная мощность, которая фактически производится в соответствии с количеством заказа. В случае недостаточных производственных мощностей, новая производственная линия может быть установлена в течение 60 дней для расширения производственных мощностей.
MQ-ZZ2	φ50-100mm	2	20000
MQ-ZZ3	φ110-150mm	2	20000
MQ-ZZ4	φ14*14mm---φ50*60mm	1	10000


三、Таблица химического состава для хромистого чугунного шара:

материал	Химический состав									Диаметр mm	размер цильпебса mm
	C	Si	Mn	Cr	Mo	Cu	Ni	P	S
LBCr26	2.0-3.5	≤1.2	0.3-1.5	23-30	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06	￠17-￠150	￠14*14--￠50*60
LBCr20	2.0-3.5	≤1.2	0.3-1.5	18-23	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
LBCr15	2.0-3.5	≤1.2	0.3-1.5	14-18	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
LBCr10	2.0-3.5	≤1.2	0.3-1.5	10-14	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
LBCr8	2.0-3.5	≤1.2	0.3-1.5	7-9	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
LBCr5	2.0-3.5	≤1.2	0.3-1.5	5-8	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
HMCr2	2.0-3.5	≤1.2	0.3-1.5	1-3	0-3.0	0-1.2	0-1.5	≤0.10	≤0.06
Примечание	Поддержка OEM, Специальные компоненты стальные шары могут быть настроены в соответствии с требованиями заказчика, Стальной шарик малого диаметра имеет высокую твердость, а стальной шарик большого диаметра имеет немного меньшую твердость. Если вам нужно отрегулировать диапазон твердости, вы можете отрегулировать его с помощью процесса термообработки.

四、Технические параметры для литых мелющих шаров и цильпебсов：

Наименование	Марка	（HRC）Твердость		Срок служжбы вдарной прочности при падении шара (раз)
		Закаленное состояние	Не закаленное состояние
Высокие хромированные литые мелющие шары	ZQCr26	≥56	≥45	≥8000
Высокие хромированные литые мелющие шары	ZQCr20	≥56	≥45	≥8000
Средние хромированные литые мелющие шары	ZQCr8	—	≥48	≥8000

Упаковка для литых мелющие шаров：Обычно используют 4 способа упаковки, Тара/тн., железные бочки, тара с поддонами, железные ведра с поддонами.



Наша компания производит и экспортирует мелющие шары и уже много лет. Компания имеет богатый опыт производства, инспекции, транспортировки и экспорта. Мы готовы предоставить высококачественную продукцию, своевременную доставку, конкурентоспособную цену и удовлетворительное обслуживание в качестве основы для долгосрочного сотрудничества, Наша цель - стать самым профессиональным в мире поставщиком высококачественных расходных материалов.
