В настоящее время 65Mn широко используется в Китае, а другие материалы составляют относительно небольшое количество, Обычный мелющие стержни 65Mn имеет низкую твердость и ударную вязкость. мелющие стержень после закалки и термической обработки имеет значительное улучшение износостойкости. Его твердость достигает HB500, ударная вязкость повышается, и возникают такие проблемы, как сломанный стержень, изгиб и отклонение при шлифовании, в настоящее время термообработка 65 млн стальных прутков занимает большинство пользователей в отечественной угольной химической промышленности.
二、Описание процесса производства нашей компании мелющих стержней для угольной мельницы:

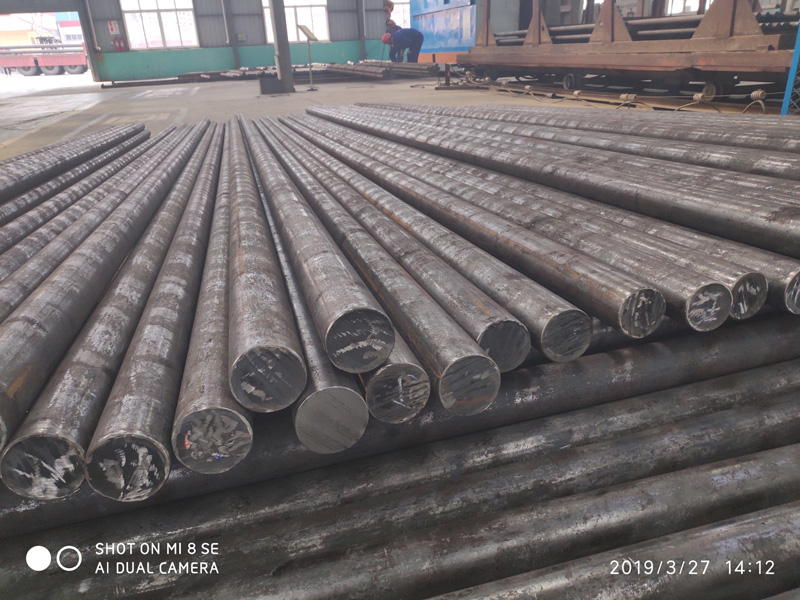

1、 Сырье выбирается из Baogangl, Huaigang и других крупных сталелитейных заводов, которые для горячей прокатки круглой стали 65 млн., и применяется стандарт GB699-1999.
2、После поступления на завод сырье подвергается повторной проверке, в основном испытает химический состав, сегрегация, включения, размер зерна и т. д., чтобы убедиться, что параметры сырья соответствуют применимым стандартам GB699.
3、 После того, как сырье прошло инспекцию, сначала регулируется степень изгиба. Основные механизмы имеет промышленные правильные машины, чтобы гарантировать, что изгиб не превышен.
4、 Пильный станок отрезается, длина стального бруса сокращается, и отклонение контролируется в соответствии с требованиями заказчика.
5、 Шлифование острых углов шлифовальной машиной на обоих концах и создание маленькой R дуги.
6、 Электрическая печь нагревается один за другим до технологических требований около 900 градусов и выполняется на правящем колесе, чтобы избежать вторичного изгиба.
7、 Профессиональное оборудование закалки, а твердость контролируется в диапазоне HRC 45-55 градусов.
8、После завершения закалки он отправляется в инкубатор, а остаточная температура сохраняется более 4 часов.
9、 После естественного охлаждения его отправляют в профессиональную печь для отпуска, отпускаемую при средней температуре, а твердость контролируют в диапазоне HRC40-50.
10、 Отбор образцов для испытания на падение, чтобы убедиться, что уровень разрушения составляет менее 1%.
11、В соответствии с ситуацией сбрасывания, определяют ли второй темперирование и другие процессы.
12、Испытание на твердость и другие предметы контроля.
13、После прохождения проверки, упаковывается и хранится.
14、Ждет клиент заберет товар после повторного осмотра.

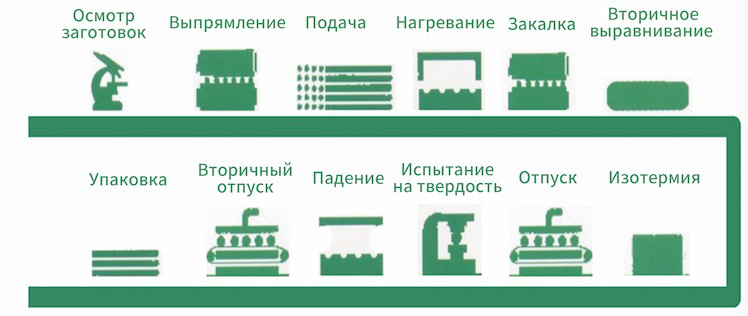

15、Технический процесс：
三、Производительность мелющих стержней:
Годовой объем производства 50 000 тонн стальных стержней для угольных мельниц различных типов, таких как φ50 * 5850 мм, 65 * 5850 мм и 75 * 5850 мм
四、Номер материала и таблица химического состава:
Всегда изготавливается из 65 млн. материалов и может быть изготовлен по индивидуальному заказу, если есть особые требования.
五、Упаковка.

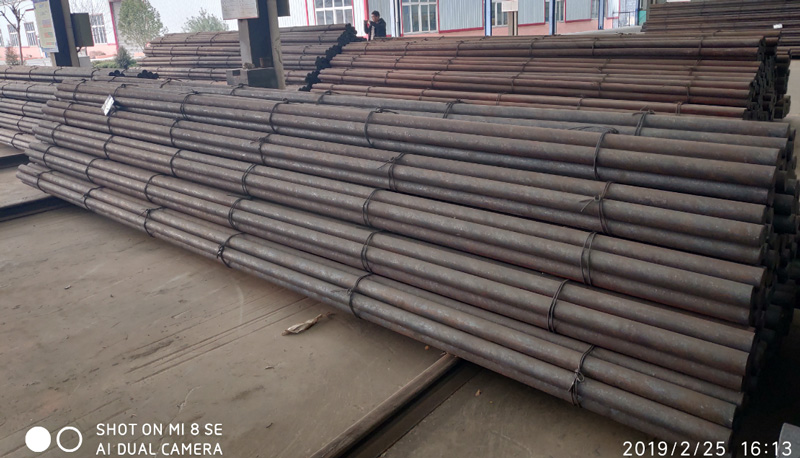

Завернутые в железные полосы, контролируется на уровне около 2 тонн / связка.
六、Ключевые слова.
Наша компания производит и экспортирует мелющие стержни и уже много лет. Компания имеет богатый опыт производства, инспекции, транспортировки и экспорта. Мы готовы предоставить высококачественную продукцию, своевременную доставку, конкурентоспособную цену и удовлетворительное обслуживание в качестве основы для долгосрочного сотрудничества, Наша цель - стать самым профессиональным в мире поставщиком высококачественных расходных материалов.
